省交通運輸廳關于六枝至安龍高速公路初步設計的批復
黔交許可建字〔2020〕第316號

　　貴州省六安高速公路有限公司：

　　你司《關于審批六枝至安龍高速公路兩階段初步設計的請示》(黔六安呈〔2020〕48號)及兩階段初步設計文件收悉。根據現行的相關技術標準、規范以及省發展改革委《關于六枝至安龍高速公路項目核準的批復》(黔發改交通〔2020〕1052號)確定的路線起終點、建設規模和技術標準，經審查，批復如下：

　　一、建設規模與技術標準

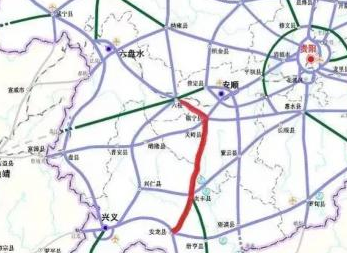

　　(一)六枝至安龍高速公路起于六枝特區城區南側的同云村，與都香高速六枝至鎮寧段相接，經關嶺、花江、北盤江、者相、貞豐、篤山、錢相、普坪，止于安龍縣城西南側的木咱鎮，接已建成的汕頭至昆明高速公路板壩至江底段，全長約150.029公里。

　　全線設置同云(樞紐)、月亮河、郎岱、關嶺北、頂云(樞紐)、關嶺南、花江、平街、北盤江、貞豐北、貞豐(樞紐)、篤山、安龍北、木咱(樞紐)互通立交14處，其中樞紐型互通4處。服務區(含還建的汕昆高速安龍服務區)4處、停車區2處、觀景平臺1處，以及必要的交通工程和沿線設施。另同步建設互通式連接線26.033公里(含牂牁江連接線8.856公里)。

　　(二)同意主線采用雙向四車道高速公路標準建設，設計速度80公里/小時，路基寬度25.5米。關嶺北、關嶺南、花江互通連接線采用一級公路標準建設，其余互通連接線采用二級公路標準建設，局部困難路段可適當降低指標。全線橋涵設計汽車荷載等級采用公路-I級，其余技術指標應按照《公路工程技術標準》(JTGB01-2014)中的規定執行。

　　二、工程地質勘察

　　(一)初步設計階段工程地質勘察方法手段合理，勘察內容及深度基本滿足初步設計要求。下階段應進一步加強不良地質和各類構筑物工點專項勘察，注重地勘資料與設計的結合，查明場地工程地質條件，以滿足施工圖設計要求。

　　(二)加強巖體結構面調查，以獲取較合理的抗剪參數，深化邊坡穩定性評價;進一步加強黏土層的取樣試驗和原位測試，以獲得較為準確的土體物理力學參數，為路堤或路塹穩定性驗算提供依據。

　　(三)加強橋位區的工程地質勘察工作和評價。進一步核實北盤江特大橋主塔及錨碇位置地質條件，明確大樁號側斷層對錨碇的影響，加強對貞豐特大橋主墩受安龍岸錯落體變形的不利影響評價，并提出工程措施與建議，為橋梁基礎設計及邊坡防護、處治提供可靠依據。

　　(四)加強隧道的地質勘察和分析工作，探明隧道縱橫斷面的工程地質、水文地質及不良地質情況，合理劃分圍巖級別。進一步采用綜合勘探、測試手段，重點查明和評價大關口隧道采空區影響，含煤地層分布及瓦斯含量、貞豐隧道涌水、興隆隧道巖溶與右側的巖溶管道連通情況，提出對策措施建議。

　　三、路線

　　(一)初步設計推薦路線起止點、主要控制點及路線走向基本合理，符合工程可行性研究報告批復。

　　(二)初步設計根據沿線地形地質、生態環保、區域路網、水資源保護、城鎮規劃和土地資源等條件，在工可推薦走廊的基礎上，進行了路線方案比選，原則同意初步設計推薦A12+K+B12+B22+K+B13組合路線方案。牂牁江連接線進行了5個方案的比較，同意推薦L5線(起點段利用老路4.65公里，新建段8.856公里，設置540米/1座隧道)。

　　(三)初步設計路線平縱面設計基本合理。施工圖階段應結合地形、地質條件和交通運輸部《關于在公路建設中實行最嚴格的耕地保護制度的若干意見》、貴州省交通運輸廳《關于貴州省實施綠色公路建設的指導意見》(黔交建設〔2017〕134號)要求，對路線組合進行細化設計，減少高填深挖，優化土石方調配，盡量減少棄方，合理控制工程數量。在保證行車安全性和舒適性的同時，貫徹保護環境、節約用地的設計原則。

　　1.進一步優化平縱面設計，減少高填深挖，控制工程規模。

　　2.高寨水庫段路線穿越水源準保護區，應及時取得環評、水保報告及批復。

　　3.花江云莊特長隧道進一步研究和優化縮短隧道長度的方案。

　　4.北盤江特大橋結合橋位地質詳勘、云莊隧道優化、橋梁技術設計，優化橋位軸線和設計標高。

　　5.K81～K91段應及時取得壓覆金礦評估、協調書面意見。

　　6.篤山鎮路段受巖溶空腔影響的可能性較大，下階段應加強地勘，進一步優化調整路線方案。

　　四、路基路面

　　(一)原則同意初步設計采用的路基標準橫斷面型式、組成設計參數和一般路基設計原則。統籌考慮路基安全、經濟、環保、耐久等方面要求，下階段進一步優化路基設計。

　　1.沿線地形地質條件復雜，應加強高填深挖、順層邊坡、軟基、巖溶、危巖及小型崩塌、堆積體等地段路基穩定性的勘察與分析計算，進一步優化路基設計方案。

　　2.原則同意高路堤采用沖擊碾、強夯等補強措施，應在詳勘的基礎上，結合路堤穩定性分析計算，深化地基處理、支擋及坡面防護設計方案。

　　3.路基防護設計方案基本合理，應根據當?shù)貧夂�、地形地質特點，因地制宜選用合理的邊坡防護形式。

　　4.本項目土石方量大，應結合地形地質條件，合理劃定土石比例，進一步優化路線平縱面和邊坡坡率，切實減少棄方量。應加強棄土場選址與地質資料的收集工作，深化棄土場防排水設計等。

　　(二)原則同意采用瀝青混凝土路面及其結構組合設計方案。

　　1.主線及樞紐互通匝道路面面層厚度采用18厘米，即4厘米厚SBS改性瀝青瑪蹄脂碎石(SMA-13)表面層+6厘米厚中粒式改性瀝青混凝土(AC-20C)中面層+8厘米厚瀝青混凝土(AC-25C)下面層。

　　2.互通匝道路面瀝青面層厚度采用10厘米，即4厘米厚SBS改性瀝青瑪蹄脂碎石(SMA-13)表面層+6厘米厚中粒式改性瀝青混凝土(AC-20C)下面層。

　　3.施工圖階段應根據實測軸載、預測軸次和路面材料，驗算路面厚度和結構強度，完善混合料配合比設計試驗等。

　　(三)原則同意路基路面排水設計方案，下階段應結合區域氣候特征，進一步優化綜合排水系統設計，細化路橋銜接、急流槽、沖溝及隧道排水溝出口等部位的防沖刷設計。進一步做好環境敏感區路面、橋面水收集及處理系統設計、達標排放。

　　(四)下階段應根據《貴州省公路邊坡養護檢修通道設置技術及管理規定(試行)》(黔交建設〔2020〕60號)的相關要求完善邊坡養護檢修通道的設置。

　　五、橋梁

　　初步設計根據沿線河流分布、地形地質及水文條件、交叉道路等因素，全線共設置橋梁37394.95米/107座(含互通區主線橋及主線上跨分離式立交橋)，其中特大橋6864.8米/5座，大橋28938.6米/82座，中小橋1591.55米/20座。

　　(一)初步設計橋型選擇和孔跨布置基本合理，設計深度基本滿足規范要求，較好地實現了標準化要求，橋梁規�？傮w較合理。下階段應結合地質詳勘進一步優化橋梁方案，加強橋梁結構施工圖設計審查，確保結構安全可靠和經濟合理。

　　(二)特大橋、大中橋內外側防撞護欄等級應按照《公路交通安全設施設計規范》(JTG D81-2017)相關要求，逐橋選取合適的護欄防撞等級。

　　(三)原則同意北盤江特大橋推薦的K線橋位，主橋采用1366米單跨鋼桁梁懸索橋方案。下階段應結合地質詳勘，進一步優化橋軸線和橋跨布置，縮短云莊隧道及減少拆遷。

　　1.同意主梁采用板桁組合結構。下階段結合結構受力分析和結構抗風試驗研究，進一步優化桁梁尺寸，設置導流設施，確�？癸L安全。

　　2.同意索塔采用鋼筋混凝土門式框架結構，基礎采用群樁基礎。下階段應結合施工、結構靜力分析及抗震研究優化結構設計。

　　3.原則同意六枝岸采用隧道錨、安龍岸采用重力錨。下階段結合橋梁總體布置、專項地質勘察及必要的試驗研究，優化錨碇位置、合理確定巖性參數及錨體結構，確保大橋安全。

　　4.原則同意主纜及吊索方案。下階段結合總體設計及計算分析合理確定主纜安全系數，加強纜索系統防護設計，確保纜索系統耐久性。

　　5.原則同意引橋采用45+70+45米、70+130+70米連續剛構和40米T梁方案。下階段結合安龍岸錨碇布置，合理調整孔跨布置及結構設計。

　　(四)原則同意華竹山大橋和石糯尾大橋主橋采用80+150+80米連續剛構橋方案。

　　(五)原則同意九頭坡大橋主橋采用65+120+65米連續剛構橋方案。

　　(六)原則同意納磨河大橋主橋采用56+100+56米連續剛構橋方案。

　　(七)原則同意貞豐大橋主橋采用81+150+150+81米連續剛構橋方案。

　　(八)原則同意挽瀾特大橋主橋采用73+135+73米連續剛構橋方案。

　　(九)下階段應根據《貴州省公路橋梁養護檢修通道設置技術及管理規定(試行)》(黔交建設〔2020〕61號)的相關要求完善橋梁養護檢修通道的設置。

　　六、隧道

　　全線共設置隧道32466.6米/26座，其中特長隧道11525.1米/3座，長隧道12706.5米/8座，中隧道5237米/7座，短隧道2998米/8座。

　　(一)原則同意全線隧道設置及結構設計方案。下階段應加強隧道工程地質、水文地質勘察工作，特別是巖溶地下暗河不良地質的勘察，結合地勘成果和地形條件進一步優化隧道平縱面、洞口位置及洞門型式、襯砌、防排水等設計，合理確定巖溶瓦斯等不良地質的對策措施，確保隧道施工及運營安全。

　　(二)大丫口、云莊、貞豐、興隆等隧道巖溶及水文地質條件極為復雜，下階段應開展巖溶及水文地質專項勘察，并結合勘察成果加強針對巖溶及涌水突泥的設計。

　　(三)多座隧道地表分布有泉水，且為周邊居民生活用水，下階段應加強隧道建設對地表水疏排的勘察及影響分析，合理確定隧道堵排水措施，制定居民用水保障措施。

　　(四)多座隧道從地方道路的上部或下部通過，下階段應加強隧道結構、安全防護措施和道路保通的設計。

　　(五)江家灣和篤山等隧道洞口存在崩坡積體、錯落體和高位危巖落石等不良地質，下階段應加強地質勘察，并采取局部優化線位避讓。避讓困難時應采取可靠的工程措施。

　　(六)大關口、大丫口等隧道通過瓦斯地層或采空區，下階段應加強煤層瓦斯及采空區的勘察，查明瓦斯地層類別和采空區范圍，應結合瓦斯地層和地下水腐蝕性，優化瓦斯地層襯砌結構的材料性能要求，合理確定不同瓦斯地層類別的結構設計。

　　(七)云莊隧道出口與北盤江特大橋相鄰，洞口段由連拱隧道過渡為分離式隧道，隧道結構復雜，下階段應綜合考慮北盤江大橋和云莊隧道的因素，合理進行平面、連拱結構和小凈距結構的設計。

　　(八)進一步完善隧道監控量測、超前地質預報、施工方案、不良地質處治及應急預案。

　　七、互通式立交

　　(一)進一步對各互通式立交平縱面線形進行優化，盡量使互通區棄方和借方土石方數量趨于平衡，同時提高互通式立交的通行能力和服務水平。

　　(二)原則同意同云樞紐互通采用復合T型樞紐+落地方案;頂云樞紐和貞豐樞紐采用雙T型樞紐互通方案;木咱互通采用T型樞紐互通方案。進一步加強與被交高速公路產權部門的聯系和協調工作，達成一致協議;同時下階段結合實測地形及互通區構造物等控制性影響因素，進一步優化匝道平縱面線形，以降低工程規模，節省占地。

　　(三)原則同意關嶺南互通推薦采用B型單喇叭互通方案，建議下階段優化連接線走向，以縮短連接線建設里程和至關花大道繞行距離，避開村莊影響，提高路線線形指標，降低工程規模。

　　(四)同意月亮河、關嶺北、花江、平街、北盤江、貞豐北、篤山、安龍北立交推薦采用安全性較好的A型單喇叭互通方案;根據地形、地質條件，原則同意郎岱互通推薦采用B型單喇叭互通方案，下階段結合地形條件作進一步優化，盡可能降低工程規模，節省占地。

　　(五)對長度大于500米的匝道，建議采用10.5米單向雙車道作設計，以滿足超車之需。

　　(六)下階段應做好平交口的交通渠化設計，提高互通式立交的通行能力和服務水平。

　　八、交通工程及沿線設施

　　原則同意初步設計提出的安全設施、服務設施、管理設施和通信、收費、監控系統及隧道機電設施的設計方案。下階段結合安全性評價及地區氣候特征，進一步優化安全設施設置，確保行車安全。

　　(一)原則同意全線設置標志、標線、護欄、隔離設施、防眩設施、誘導設施、防落物網等交通安全設施。下階段應加強對急彎、霧區、構造物密集、出入口密集等危險路段安全設施的針對性設計，確保行車安全。中分帶開口活動護欄應按《關于規范高速公路中央分隔帶開口護欄設置的通知》(黔交建設〔2015〕227號)的要求設置，隧道反光環應按《關于在高速公路隧道內全面增設反光環的通知》(黔交建設〔2016〕78號)要求設置。

　　(二)原則同意本項目服務及管養設施設置方案。全線設置管理分中心1處、隧道管理站4處、養護工區4處、服務區(含還建的汕昆高速安龍服務區)4處、停車區2處、觀景平臺1處、匝道收費站10處，滿足項目服務及管養需求。

　　(三)原則同意本項目監控設施設計方案，建議全程監控點位采用多套攝像機共桿安裝方式。

　　(四)原則同意收費設施規模及系統設計。收費站應按照國家有關規定，做好電子不停車收費(ETC)車道及門架設置，完善超限、超載車輛入口檢測設計及危險品車輛管理措施。

　　(五)原則同意全線通信系統、通信管道設計。全線通信系統應采用OTN技術，并接入全省OTN干線傳輸系統。通信管道設計應符合《貴州省交通運輸廳關于調整高速公路通信管道設計數量的通知》(黔交建設〔2013〕138號)要求。下階段應進一步統一全線通信設施配置及選型方案。

　　(六)原則同意沿線站點供電及照明設施設計。下階段應進一步優化沿線站點變配電設施選型及配置。

　　(七)原則同意本項目隧道機電設施設計方案。下階段進一步優化隧道通風、照明、消防、監控、供配電設施設計及火災工況聯動救援方案，保證隧道運營安全，合理節能。

　　(八)進一步完善外場機電設備的防雷接地設計，加強收費站、服務區等高速公路房建工程的防雷設計。

　　(九)同意全線房建設施總體設計方案。核定全線管理及服務站點、變電所等沿線設施總用地1119畝，建筑面積83021平方米。

　　(十)有關消防的設計審查，請按照《貴州省住房與城鄉建設廳關于印發<貴州省建設工程消防設計審查驗收管理實施細則>的通知》(黔建消通〔2020〕91號)執行。

　　九、環境保護與景觀設計

　　(一)本項目環境保護與景觀設計以及環境保護措施基本結合了項目所在區域?qū)嶋H情況，所采取的環境保護措施基本恰當。原則同意全線環境保護設計及綠化景觀設計方案，應及時完成環保、水保報告及批復。

　　(二)下階段施工圖設計工作中，結合交通運輸部《關于實施綠色公路建設的指導意見》、《貴州省交通運輸廳關于貴州省實施綠色公路建設的指導意見》(黔交建設〔2017〕134號)及《貴州省交通運輸廳關于貴州省公路水運建設項目環境保護工作有關事宜的通知》(黔交建設〔2017〕317號)要求，把環保、水保的相關措施具體落實到設計中，并同步做好有關工作。

　　(三)應根據項目沿線敏感點的分布情況，結合噪聲預測值確定聲屏障設置的位置，設置的長度、高度，補充設計依據。

　　(四)全線景觀綠化應結合沿線地域文化、風土人情、環境特色和旅游名勝等調查工作，統籌規劃，充分展現項目沿線獨特的地域文化、風景名勝區。

　　(五)棄土場處理設計應結合《水土保持方案報告書》的要求，落實各項水保措施的設計，注重植被的恢復，明確選用的苗木品種。

　　(六)施工便道設計應充分考慮對周圍環境的影響，減少對周圍環境造成破壞和污染，特殊施工便道應進行專項設計。

　　(七)督促環評報告、水保方案編制單位加強與勘察設計單位的聯系，保持環評報告、水保方案與路線勘察設計確定方案的一致性，防止出現因方案的不一致導致環評報告、水保方案發生變更，影響后續建設環節。涉及環評的事項按照生態環境部《關于印發環評管理中部分行業建設項目重大變動清單的通知》(環辦〔2015〕52號)有關要求執行。

　　十、設計概算

　　概算根據交通運輸部《公路工程基本建設項目概算預算編制辦法》(JTG 3830-2018)、《公路工程概算定額》(JTG/T 3831-2018)、《公路工程機械臺班費用定額》(JTG/T 3833-2018)、及《貴州省公路工程基本建設項目概、預算編制補充規定》進行編制。

　　(一)核定建筑安裝工程費18,434,670,120元;

　　(二)核定土地征用及拆遷補償費2,269,498,878元;

　　(三)核定工程建設其他費1,266,287,117元;

　　(四)核定預備費1,098,522,806元;

　　(五)核定建設期貸款利息1,462,515,243元;

　　(六)核定貴州省交通強國費14,400,000元。

　　經審查，初步設計總概算核定為24,531,494,164元(含建設期貸款利息1,462,515,243元)，較經批復的工可估算243.06億元，增加2.25億元，超出工可估算0.93%。初步設計概算的靜態投資部分未超過投資估算靜態投資部分的110%。本項目施工圖總預算應控制在初步設計批復的概算范圍之內，最終工程造價以竣工決算為準。

　　十一、其他

　　項目法人為貴州省六安高速公路有限公司，法定代表人、機構負責人為王銀。根據《交通運輸部關于深化公路建設管理體制改革的若干意見》(交公路發〔2015〕54號)，按《公路工程施工監理規范》(JTG G10-2016)和行業主管部門相關規定組織監理工作。

　　請你司與相關的城鎮建設規劃、水利、環保、文物、林業、管線、電力電信及其它建筑設施的主管部門簽訂責任明確的書面協議，確保項目順利實施;施工過程中應加強環境保護意識，與沿線環保和水保部門充分協調，深化環保、水保工程設計，保護沿線自然生態環境。

　　請你司督促設計單位認真按此批復要求編制施工圖設計文件，施工圖設計文件由你司負責組織審查，審查意見報廳審批后方可執行。施工圖設計階段要認真落實標準化施工的要求，并落實到設計文件中;做好農灌、通道、天橋設置的設計，以及涉及機耕道、水渠改造等與沿線群眾利益密切相關的工程設計。要嚴格按照基本建設程序辦事，防止建設過程中隨意變更設計和調整概算。若發生較大(重大)設計變更，必須嚴格按《公路工程設計變更管理辦法》(交通部令2005年第5號)的要求履行審查審批手續(具體操作可按《貴州省高速公路PPP項目建設管理手冊》(20200305版)第6章要求執行)，先申請，經同意后方能開展變更的施工圖設計，設計完成后經審批才能實施。未經同意擅自實施的設計變更不補辦手續，相關費用不得進入工程決算。

　　請你司抓緊做好開工前的各項準備工作，并按照交通運輸部的有關規定及時辦理質量監督手續、施工許可手續。貫徹落實我省高速公路“施工標準化”、“平安工地建設”以及創建“品質工程”的相關要求，加強施工期間的監管，確保工程質量安全。項目總工期(自開工之日起)3年半。

　　六枝至安龍高速公路初步設計概算審查對照表.pdf

貴州省交通運輸廳
2020年12月30日

　　(此件公開發布)
